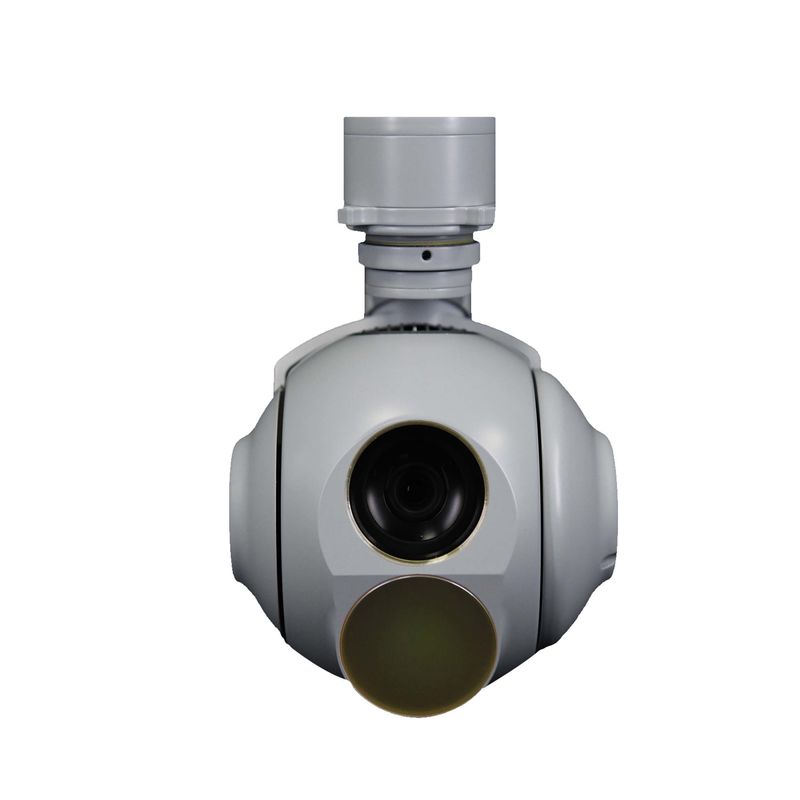

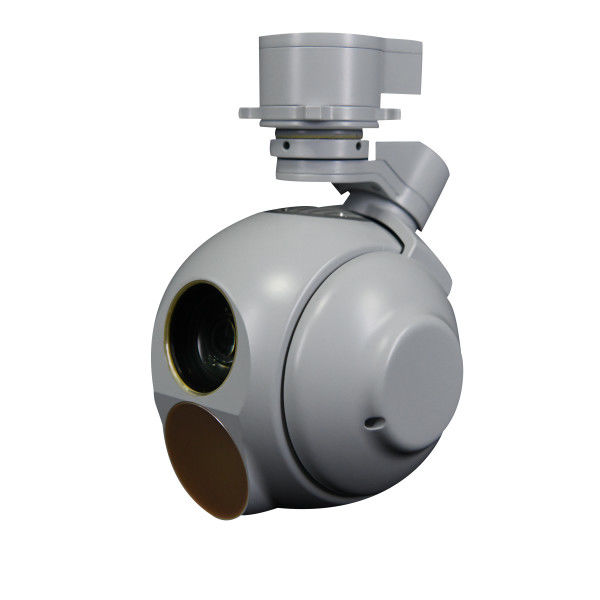

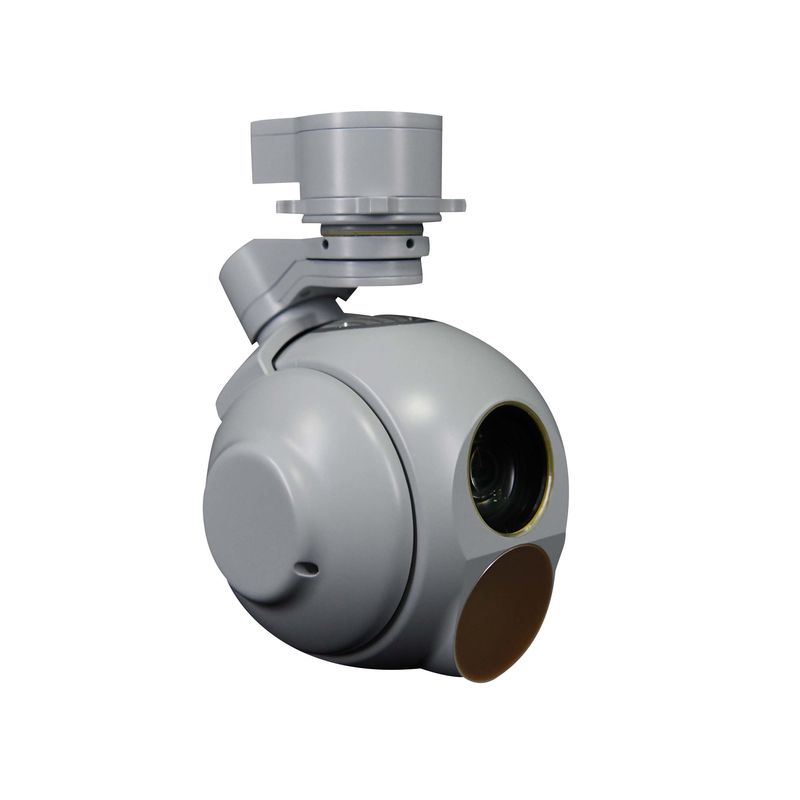

Drie-assige EO-sensor IR-sensor EO-IR-camera met Ethernet-video-uitgang
TS120BT-04 is een netwerk drie-assige gyro gestabiliseerd gimbal airborne EO IR camera voor UAV, 360° continue rotatie servomotor, ingebouwde 30X HD zoom camera en 640x 512 IR module,het totale gewicht ongeveer 950 g.TS01CT-N luchtgebonden EO IR camera met lichtgewicht, volwassen en hoge stabilizatie nauwkeurigheid pan tile servosysteem technologie, en kan worden geassembleerd, het kan ook worden geassembleerd op UAV,schepen en voertuigen om aan de behoeften van zee en lucht te voldoen.
Functies
1. Verschaffen van de zichtbare ongekoelde LWIR video en beeld voor het detectiegebied
2. Hoog nauwkeurige visuele as stabilisatie functie
3Met de mogelijkheid tot opsporing en herkenning van gronddoelen.
4. Ondersteuning van zoek-, opsporings-, vergrendelings-, begeleidings- enz. werkwijzen
5. Met karakteroverlay, aangepaste en weergave functies;
6Met zelfcontrole en foutdiagnose functie
7. UDP-besturing en video (UDP/RTSP) -transmissie via Ethernet
8. IR Pseudo-kleurtemperatuurmeting
9Gebouwd in video- en beeldopslag
Specificaties
| EO-sensor |
Waallengte |
00,4 μm ∼ 0,9 μm |
| Resolutie |
1920x1080 |
| Brandpuntlengte |
4.3mm129mm(30X) |
| FOV |
630,7° ∼2,3° |
| Video-uitgang |
HD-SDI ((1080P 30Hz) |
| Afstand |
Mensen: detectie 6km; herkenning 2km VEHIEL: detectie 15km; herkenning 8km |
| IR-sensor |
IR-type |
LWIR ((niet-gekoeld) |
| Waallengte |
8 ‰ 14 μm |
| Resolutie |
640x512 |
| Pixel |
12um |
| NETD |
50mk |
| Fokusafstand |
35mm/F1.0 |
| FOV |
12.5o × 10o |
| Afstand |
Mensen: detectie 1 km; herkenning 0,25 km
Voertuig: detectie 6 km; herkenning 1,5 km |
| Servosysteem |
Roterende limieten |
360° continu Pan, Pitch: -110° ~+10 o |
| Hoek nauwkeurigheid: |
≤ 2mrad |
| Stabilisatie nauwkeurigheid |
≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Swing) |
| Max.hoeksnelheid |
≥ 50°/s |
| Max. hoekversnelling: |
≥ 90°/S |
| Opvolgende functies |
Bewegingssnelheid: |
30 pixel/frame |
| Contrasto van het doelbeeld: |
8% |
| Doelbeeldpixel ((Mini) |
4x3 pixels |
| Ondersteuning |
Anti-occlusie zonder verlies van functie |
| Interface |
Communicatie
Interface |
RS422 x2 ((TTL optioneel) |
| Video-uitgang |
100 Mb Ethernet |
Mechanische tekening
