Plaats van herkomst:
China
Merknaam:
HONPHO
Certificering:
ISO9001:2015/GB/T 19001-2016
Modelnummer:
TS130CT-01
Contacteer ons
Drieassige 1kh EO IR sensor en laser afstandmeter elektro-optisch systeem
TS130CT-01 is een drie-assig gyro gestabiliseerd elektro-optisch elektro-optisch systeem, 360° continue rotatie servomotor, ingebouwde 30X 1080P EO-sensor en 640x512 resolutie IR-sensor en 1.5 km laser afstandsmeter ((3 km optioneel), het totale gewicht ongeveer 900g.TS130CT-01 luchtgebonden elektro-optisch systeem met lichtgewicht, volwassen en hoge stabilisatie nauwkeurigheid pan tile servosysteem technologie en kan worden geassembleerd,Het kan ook op UAV's worden geassembleerd., schepen en voertuigen om aan de behoeften van zee en lucht te voldoen.
Functies
1Geef de infrarood video en beeld voor het detectiegebied
2. Hoog nauwkeurige visuele as stabilisatie functie
3Met de mogelijkheid tot opsporing en herkenning van gronddoelen.
4. Ondersteuning van zoek-, tracerings-, vergrendelings-, begeleidings- enz. werkwijzen
5. Met karakteroverlay, aangepaste en weergave functies;
6Met zelfcontrole en foutdiagnose functie
7. ondersteuning van doelpositie en laserbereik
8. zelfinspectie enfoutdiagnose
Specificaties
| EO-sensor | Waallengte | 00,4 μm ∼ 0,9 μm | |||
| Resolutie | 1920x1080 | ||||
| Brandpuntlengte | 4.3mm129mm(30X) | ||||
| FOV | 630,7° ∼2,3° | ||||
| Video-uitgang | HD-SDI ((1080P 30Hz) | ||||
| Afstand | Mensen: detectie 6km; herkenning 2km VEHIEL: detectie 15km; herkenning 8km | ||||
| IR-sensor | IR-type | LWIR ((niet-gekoeld) |
| Waallengte | 8 ‰ 14 μm | |
| Resolutie | 640x512 | |
| Pixel | 12um | |
| NETD | 50mk | |
| Fokusafstand | 25mm/F1.0 | |
| FOV | 17.4o × 14o | |
| Afstand | Mensen: detectie 0,7 km; herkenning 0,22 km Voertuig: detectie 4,2 km; herkenning 1 km |
| Laser afstandsmeter | Waallengte | 905 nm/1535 nm |
| Prestaties | ||
| Afstandsbereik | 1.5km ((3km optioneel) | |
| Genoeg nauwkeurigheid | ±3 |
| Servosysteem | Roterende limieten | 360° continu Pan, Pitch: -110° ~+10 o | ||||
| Hoek nauwkeurigheid: | ≤ 2mrad | |||||
| Stabilisatie nauwkeurigheid | ≤ 200 μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| Max.hoeksnelheid | ≥ 50°/s | |||||
| Max. hoekversnelling: | ≥ 90°/S | |||||
| Opvolgende functies | Bewegingssnelheid: | 30 pixel/frame | ||||
| Contrasto van het doelbeeld: | 8% | |||||
| Doelbeeldpixel ((Mini) | 4x3 pixels | |||||
| Ondersteuning | Anti-occlusie zonder verlies van functie | |||||
| Interface | Communicatie Interface |
RS422 x2 ((TTL optioneel) | |||
| Video-uitgang | HD-SDI x1 | ||||

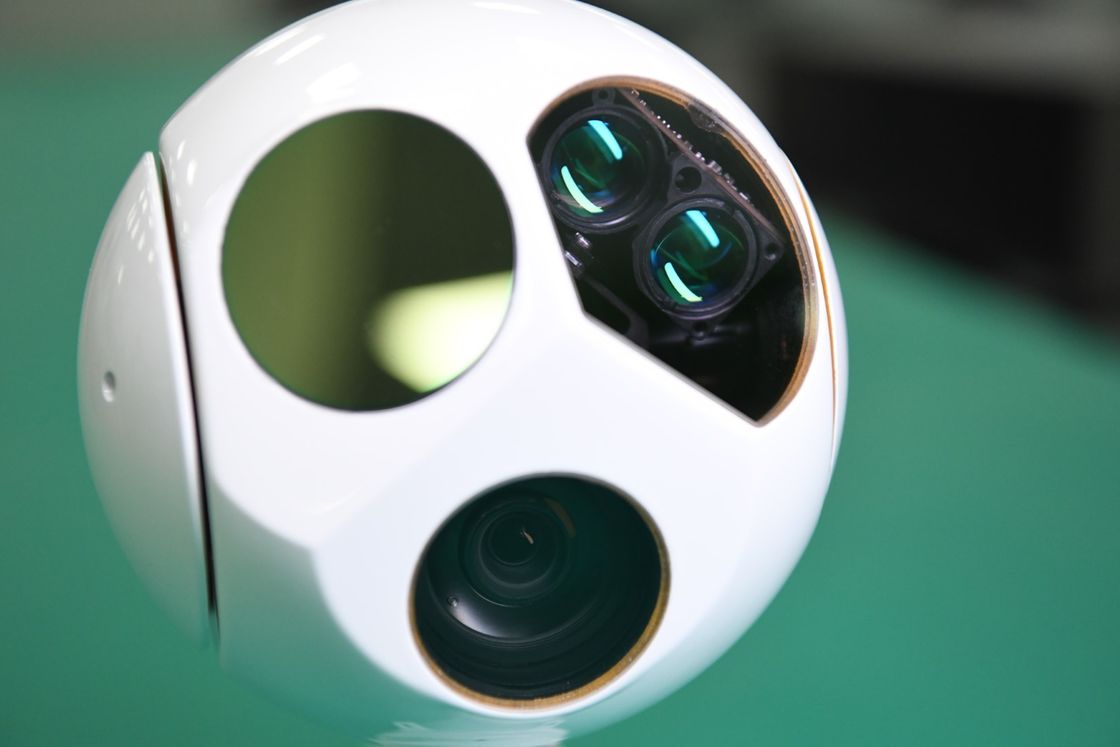

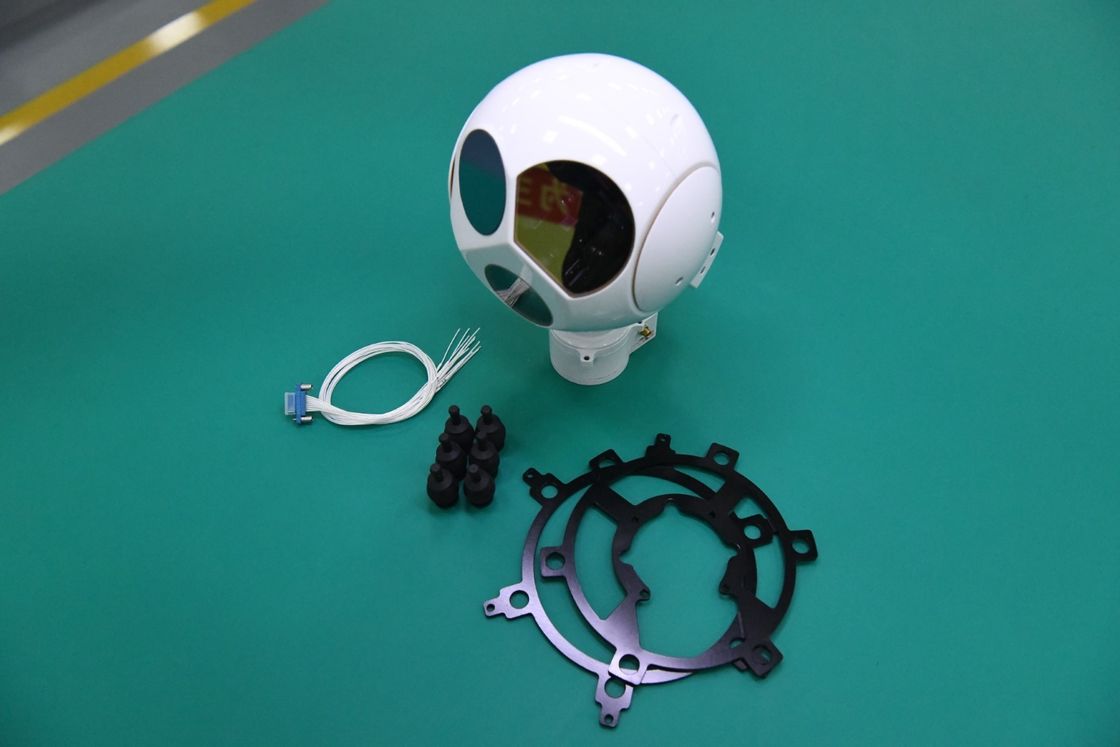

Afbeelding
Mechanische tekening
