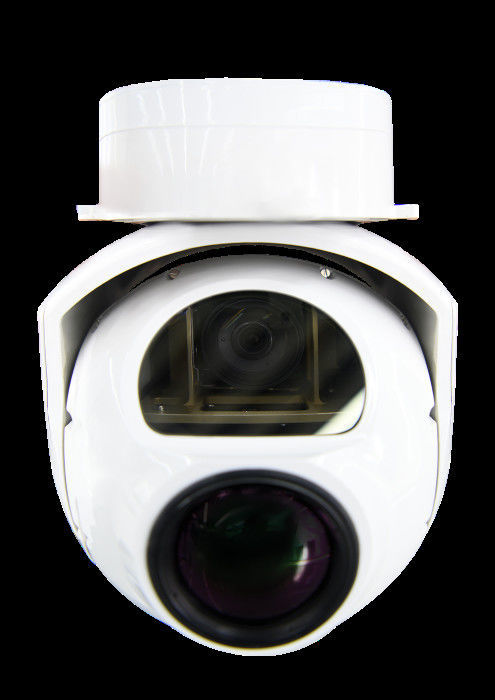

5 kg 2 As Multiple Spectral Aviation Spherical Electro Optic System
TS200B-01 gyrostabilisatie multiple spectrum luchtvaart elektro-optisch systeem met 30X EO sensor, gekoelde MWIR, 360° continue rotatie servomotor, , het totale gewicht ongeveer 5,5 kg.TS200B-01 luchtgebonden elektro-optisch systeem met lichtgewicht, volwassen en hoge stabilizatie nauwkeurigheid pan tile servosysteem technologie en kan worden geassembleerd,Het kan ook op UAV's worden geassembleerd., schepen en voertuigen om aan de behoeften van zee en lucht te voldoen.
Functies
1Geef de infrarood video en beeld voor het detectiegebied
2. Hoog nauwkeurige visuele as stabilisatie functie
3Met de mogelijkheid tot opsporing en herkenning van gronddoelen.
4. Ondersteuning van zoek-, tracerings-, vergrendelings-, begeleidings- enz. werkwijzen
5. Met karakteroverlay, aangepaste en weergave functies;
6Met zelfcontrole en foutdiagnose functie
7. ondersteuning van het doel
8. zelfinspectie enfoutdiagnose
9- Foto in foto.
Specificaties
| EO-sensor |
Waallengte |
00,4 μm ∼ 0,9 μm |
| Resolutie |
1920x1080 |
| Brandpuntlengte |
4.3mm129mm(30X) |
| FOV |
630,7° ∼2,3° |
| Video-uitgang |
HD-SDI ((1080P 30Hz) |
| Afstand |
Mensen: detectie 6km; herkenning 2km VEHIEL: detectie 15km; herkenning 8km |
| IR-sensor |
IR-type |
MWIR ((koeld) |
| Waallengte |
3 tot en met 5 μm |
| Resolutie |
640x512 |
| Pixel |
15um |
| NETD |
25mk |
| Fokusafstand |
20-275mm/F5.5,continuous zoom |
| FOV |
28 × 22,4 × 2,0 × 1,6 |
| Afstand |
Mensen: detectieafstand 4 km, identificatieafstand 1 km; voertuig:
Detectie afstand 15 km, identificatie afstand 6 km |
| Servosysteem |
Roterende limieten |
360° continu Pan, Pitch: -110° ~+10 o |
| Hoek nauwkeurigheid: |
≤ 2mrad |
| Stabilisatie nauwkeurigheid |
≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Swing) |
| Max.hoeksnelheid |
≥ 60°/s |
| Max. hoekversnelling: |
≥ 90°/S |
| Opvolgende functies |
Bewegingssnelheid: |
30 pixel/frame |
| Contrasto van het doelbeeld: |
8% |
| Doelbeeldpixel ((Mini) |
4x3 pixels |
| Ondersteuning |
Anti-occlusie zonder verlies van functie |
| Interface |
Communicatie
Interface |
RS422 x2 ((TTL optioneel) |
| Video-uitgang |
HDSDIx1 |
Mechanische tekening
