Plaats van herkomst:
China
Merknaam:
HONPHO
Certificering:
ISO9001:2015/GB/T 19001-2016
Modelnummer:
TS200B-01
Contacteer ons

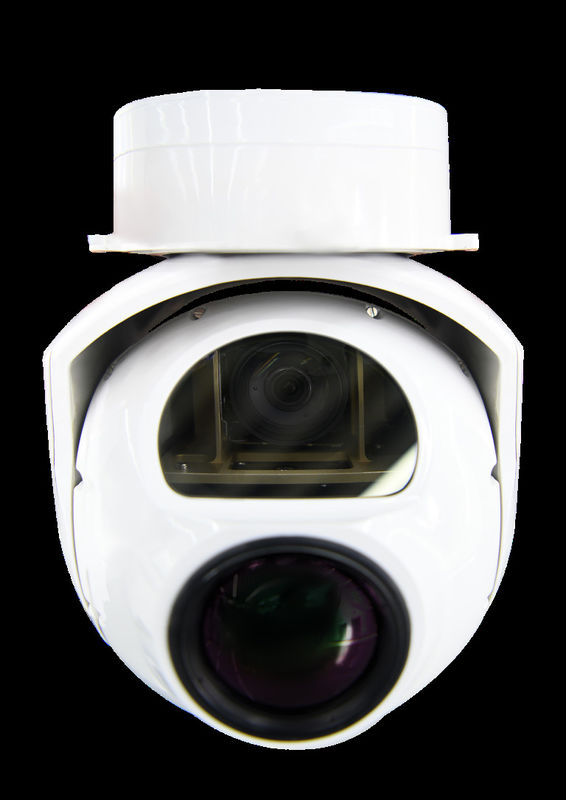

5 kg 2 As Multiple Spectral Aviation Spherical Electro Optic System
TS200B-01 is een gyro-gestabiliseerd veelvoudig spectraal elektro-optisch systeem voor de luchtvaart met 30X EO-sensor, gekoelde MWIR, 360° continue rotatie servomotor, , het totale gewicht ongeveer 5,5 kg.TS200B-01 luchtgebonden elektro-optisch systeem met lichtgewicht, volwassen en hoge stabilizatie nauwkeurigheid pan tile servosysteem technologie en kan worden geassembleerd,Het kan ook op UAV's worden geassembleerd., schepen en voertuigen om aan de behoeften van zee en lucht te voldoen.
Functies
1Geef de infrarood video en beeld voor het detectiegebied
2. Hoog nauwkeurige visuele as stabilisatie functie
3Met de mogelijkheid tot opsporing en herkenning van gronddoelen.
4. Ondersteuning van zoek-, tracerings-, vergrendelings-, begeleidings- enz. werkwijzen
5. Met karakteroverlay, aangepaste en weergave functies;
6Met zelfcontrole en foutdiagnose functie
7. ondersteuning van het doel
8. zelfinspectie enfoutdiagnose
Specificaties
| EO-sensor | Waallengte | 00,4 μm ∼ 0,9 μm | |||
| Resolutie | 1920x1080 | ||||
| Brandpuntlengte | 10 tot 150 mm ((15X) | ||||
| FOV | 35° ∼2,3° | ||||
| Video-uitgang | HD-SDI ((1080P 30Hz) | ||||
| Afstand | |||||
| IR-sensor | IR-type | LWIR ((niet-gekoeld) |
| Waallengte | 8 ‰ 14 μm | |
| Resolutie | 640x512 | |
| Pixel | 12um | |
| NETD | ||
| Fokusafstand | ||
| FOV | 6.9°/17.4° | |
| Afstand |
| Laser afstandsmeter | Waallengte | 1064 nm |
| Laserenergie | 25 mJ | |
| Prestaties | ||
| Afstandsbereik | ≥ 5 km | |
| Genoeg nauwkeurigheid | ± 2 m |
| Servosysteem | Roterende limieten | 360° continu Pan, Pitch: -110° ~+10 o | ||||
| Hoek nauwkeurigheid: | ≤ 2mrad | |||||
| Stabilisatie nauwkeurigheid | ≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| Max.hoeksnelheid | ≥ 60°/s | |||||
| Max. hoekversnelling: | ≥ 90°/S | |||||
| Opvolgende functies | Bewegingssnelheid: | 30 pixel/frame | ||||
| Contrasto van het doelbeeld: | 8% | |||||
| Doelbeeldpixel ((Mini) | 4x3 pixels | |||||
| Ondersteuning | Anti-occlusie zonder verlies van functie | |||||
| Interface | Communicatie Interface |
RS422 x2 ((TTL optioneel) | |||
| Video-uitgang | HDSDIx1 | ||||
Mechanische tekening
Profiel van het bedrijf
Chengdu HONPHO Technology Co., Ltd.. werd opgericht in maart 2018. Het is een nationale high-tech onderneming die zich richt op R & D, intelligente productie en service van high-end foto-elektrisch systeem.Het belangrijkste product van HONPHO is bolvormige foto-elektrische laadsystemen.Deze lading wordt veel gebruikt in UAV's, onbemande schepen, bemande voertuigen, helikopters en vliegtuigen met lage snelheid.HONPHO heeft bijna 5Meer dan 100 medewerkers, waaronder 2 nationale senior experts, 3 artsen, 21 meesters,10 technische deskundigen met hogere titels en 4 onderzoekers komen bij HONPHO. HONPHO won meer dan 10 prijzen van nationale en nationale defensie wetenschap en technologie vooruitgang, en hebben meer dan 20 intellectuele eigendomsrechten.We zijn vastbesloten om HONPHO te bouwen tot een wereldberoemd foto-elektrisch systeem high-tech bedrijf.
Certificaat van HONPHO
