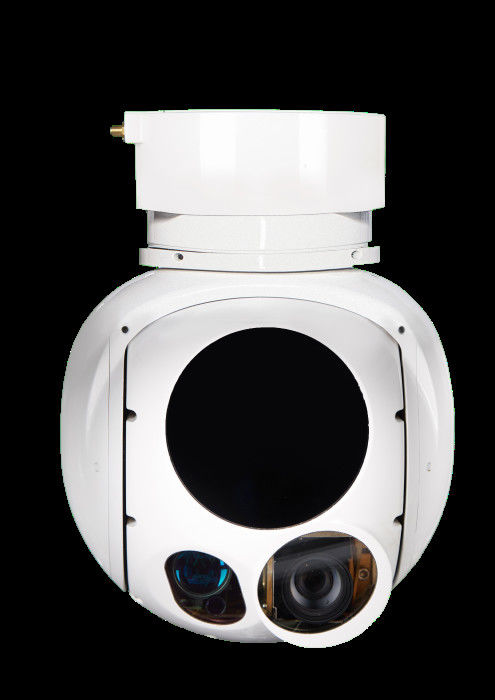

10 kg 2 Axis 30X EO sensor en MWIR Multiple Spectral Aviation Spherical Electro Optic System
TS240C-02 is een gyro gestabiliseerd elektro-optisch systeem met 30X EO sensor, gekoelde LWIR sensor en 5 km laser afstandmeter, 360° continue rotatie servomotor, , het totale gewicht ongeveer 10,5 kg.TS240C-02 luchtgebonden elektro-optisch systeem met lichtgewicht, volwassen en hoge stabilisatie nauwkeurigheid pan tile servosysteem technologie en kan worden geassembleerd,Het kan ook op UAV's worden geassembleerd., schepen en voertuigen om aan de behoeften van zee en lucht te voldoen.
Functies
1Geef de infrarood video en beeld voor het detectiegebied
2. Hoog nauwkeurige visuele as stabilisatie functie
3Met de mogelijkheid tot opsporing en herkenning van gronddoelen.
4. Ondersteuning van zoek-, tracerings-, vergrendelings-, begeleidings- enz. werkwijzen
5. Met karakteroverlay, aangepaste en weergave functies;
6Met zelfcontrole en foutdiagnose functie
7. ondersteuning van doelpositie en laserbereik en laserbestraling
8. zelfinspectie enfoutdiagnose
Specificaties
| EO-sensor |
Waallengte |
00,4 μm ∼ 0,9 μm |
| Resolutie |
1920x1080 |
| Brandpuntlengte |
4.3mm129mm(30X) |
| FOV |
630,7° ∼2,3° |
| Video-uitgang |
HD-SDI ((1080P 30Hz) |
| Afstand |
Mensen: detectie 6km; herkenning 2km VEHIEL: detectie 15km; herkenning 8km |
| IR-sensor |
IR-type |
LWIR ((niet-gekoeld) |
| Waallengte |
8 ‰ 14 μm |
| Resolutie |
640x512 |
| Pixel |
12um |
| NETD |
40mk |
| Fokusafstand |
22~100mm/F0.82~1.0 zoom |
| FOV |
19°~15,2°~4,4°x3,5° |
| Afstand |
Mensen: detectie 2km; herkenning 1km |
| Laser afstandsmeter |
Waallengte |
1525 nm |
| Laserenergie |
|
| Afstandsbereik |
50 m tot 5000 m |
| Genoeg nauwkeurigheid |
± 5 m |
| Servosysteem |
Roterende limieten |
360° continu Pan, Pitch: -110° ~+10o |
| Hoek nauwkeurigheid: |
≤ 2mrad |
| Stabilisatie nauwkeurigheid |
≤ 100 μrad ((1σ) |
| Max.hoeksnelheid |
≥ 60°/s |
| Max. hoekversnelling: |
≥ 90°/S |
| Interface |
Communicatie
Interface |
RS422*2 (TTL optioneel/overdracht 232) |
| Video-uitgang |
HD-SDI*1 |
| Opvolgende functies |
Bewegingssnelheid: |
30 pixel/frame |
| Contrasto van het doelbeeld: |
8% |
| Doelbeeldpixel ((Mini) |
4x3 pixels |
| Ondersteuning |
Anti-occlusie zonder verlies van functie |
Mechanische tekening
