Hight Stabilisatie nauwkeurigheid Lang bereik 18 km Laser Range afstand Elektro-optisch systeem

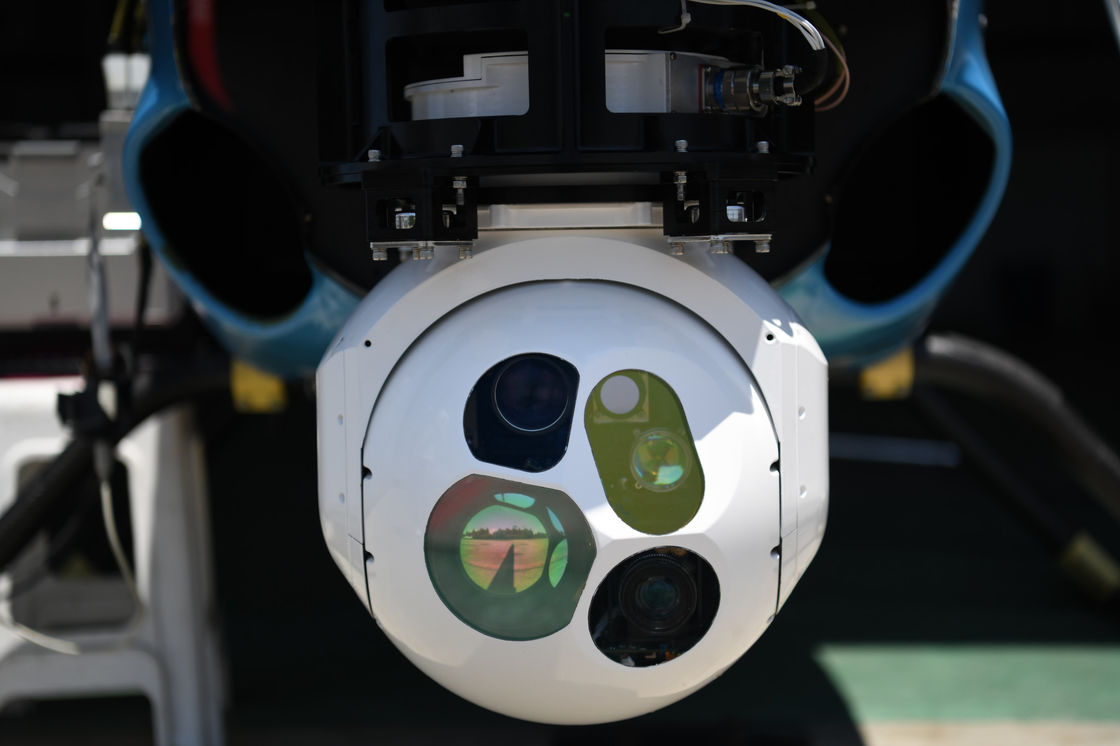

TS330C-01 is een gyrostabiliseerd luchtbeeldsysteem met 1080p zichtbare zoom module, 640x512 middleave IR, near IR, en 8Km 1064nm laser rangefinder.laserbereik en laserbestraling.handmatige opsporing, geografische opsporing, automatische opsporing en zoekopsporing van het doel, genaamd het "oog" van de inheemse onbemande luchtvaartuigen (UAV),TS330C-01 is ontworpen voor vliegplatforms met vaste vleugels en roterende vleugels, met inbegrip van onbemande luchtvaartuigen (UAS), helikopters en vliegtuigen.
Functies
1Geef de infrarood video en beeld voor het detectiegebied
2. Hoog nauwkeurige visuele as stabilisatie functie
3Met de mogelijkheid tot opsporing en herkenning van gronddoelen.
4. Ondersteuning van zoek-, tracerings-, vergrendelings-, begeleidings- enz. werkwijzen
5. Met karakteroverlay, aangepaste en weergave functies;
6Met zelfcontrole en foutdiagnose functie
7. ondersteuning van doelpositie en laserbereik en laserbestraling
8.Ondersteuning van handmatig volgen, geografisch volgen, automatisch volgen en zoeken naar het doel
9Ondersteuning van het laserbereiken van het doel, verstrekken van real-time informatie over de hoek van de lijn, de hoeksnelheid en het bereik van de missie.
10Levert laserinstructies voor lasergeleide wapens en ondersteunt gebruikersgedefinieerde laserprecise frequentie codes.
Specificaties
| EO-sensor |
Waallengte |
00,4 μm ∼ 0,9 μm |
| Resolutie |
1080p |
| Brandpuntlengte |
|
| FOV |
54° ≈ 1,9° |
| Video-uitgang |
|
| Afstand |
|
| IR-sensor |
IR-type |
MWIR (Zoom) |
NIR ((Fixed) |
| Waallengte |
30,7 tot 4,8 μm |
00,7 mm tot 0,9 mm |
| Resolutie |
640x512 |
1080p |
| Pixel |
15um |
3.45 μm |
| NETD |
|
|
| Fokusafstand |
5-330 mm/F4.0; |
180mm/F4.3 |
| FOV |
35.5°x28.7°~1.8°x1.5° |
2.0°x1.2° |
| Afstand |
detectieafstand: ≥ 8 km;
Identificatieafstand: ≥ 5 km |
detectieafstand: ≥ 9 km;
Identificatieafstand: ≥ 6 km |
| Laser afstandsmeter |
Waallengte |
1064 nm |
| Laserenergie |
≥ 50 mJ |
| Prestaties |
Afstand: 300 m~8 km; nauwkeurigheid: ±5 m |
| Afstandsbereik |
300 m~8 km |
| Genoeg nauwkeurigheid |
± 5 |
| Servosysteem |
Roterende limieten |
360° continu Pan, Pitch: -110° ~+20o |
| Hoek nauwkeurigheid: |
|
| Stabilisatie nauwkeurigheid |
Genauigheid van de stabilisatie van de gezichtslijn≤35 μrad (1σ) |
| Max.hoeksnelheid |
≥ 60°/s |
| Max. hoekversnelling: |
≥ 60°/S |
| Interface |
Communicatie
Interface |
RS422*1 (TTL optioneel) |
| Video-uitgang |
HD-SDI *2 |
| Opvolgende functies |
Bewegingssnelheid: |
30 pixel/frame |
| Contrasto van het doelbeeld: |
8% |
| Doelbeeldpixel ((Mini) |
4x3 pixels |
| Ondersteuning |
Anti-occlusie zonder verlies van functie |
Toepassing
