Plaats van herkomst:
China
Merknaam:
HONPHO
Certificering:
ISO9001:2015/GB/T 19001-2016
Modelnummer:
TS200B-01
Contacteer ons

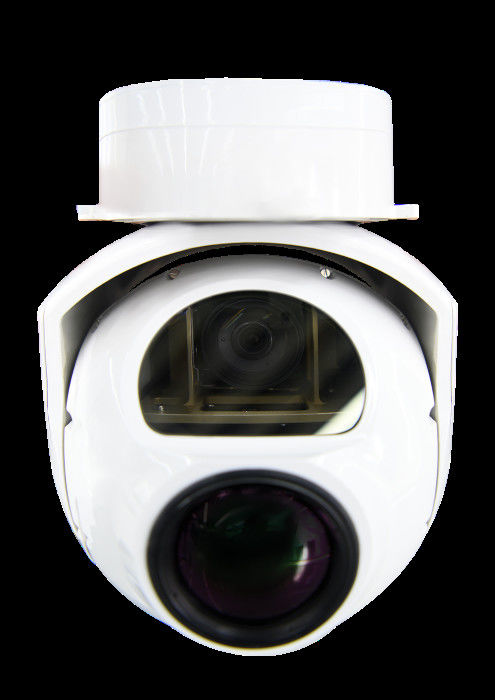

5kg 15X EO sensor 2 Axis Multiple Spectral Aviation Spherical Electro Optical Surveillance System
TS200B-01 is een gyro gestabiliseerd veelvoudig spectraal luchtvaart elektro-optisch systeem met 30X EO sensor, gekoelde MWIR, 360 ° continue rotatie servomotor en hoge precisie visuele as stabilisatie functie,het totale gewicht ongeveer 5,5 kg.TS200B-01 luchtgebonden elektro-optisch systeem met licht gewicht, volwassen en hoge stabilisatie nauwkeurigheid pan tile servosysteem technologie en eigen karakter overlay,aangepaste en weergavefuncties, kan het ook worden gemonteerd op UAV's, schepen en voertuigen om aan de behoeften van zee en lucht te voldoen.
Functies
1Geef de infrarood video en beeld voor het detectiegebied
2. Hoog nauwkeurige visuele as stabilisatie functie
3Met de mogelijkheid tot opsporing en herkenning van gronddoelen.
4. Ondersteuning van zoek-, tracerings-, vergrendelings-, begeleidings- enz. werkwijzen
5. Met karakteroverlay, aangepaste en weergave functies;
6Met zelfcontrole en foutdiagnose functie
7. ondersteuning van het doel
8. zelfinspectie enfoutdiagnose
Specificaties
| EO-sensor | Waallengte | 00,4 μm ∼ 0,9 μm | |||
| Resolutie | 1920x1080 | ||||
| Brandpuntlengte | 10 tot 150 mm ((15X) | ||||
| FOV | 35° ∼2,3° | ||||
| Video-uitgang | HD-SDI ((1080P 30Hz) | ||||
| Afstand | |||||
| IR-sensor | IR-type | LWIR ((niet-gekoeld) |
| Waallengte | 8 ‰ 14 μm | |
| Resolutie | 640x512 | |
| Pixel | 12um | |
| NETD | ||
| Fokusafstand | ||
| FOV | 6.9°/17.4° | |
| Afstand |
| Laser afstandsmeter | Waallengte | 1064 nm |
| Laserenergie | 25 mJ | |
| Prestaties | ||
| Afstandsbereik | ≥ 5 km | |
| Genoeg nauwkeurigheid | ± 2 m |
| Servosysteem | Roterende limieten | 360° continu Pan, Pitch: -110° ~+10 o | ||||
| Hoek nauwkeurigheid: | ≤ 2mrad | |||||
| Stabilisatie nauwkeurigheid | ≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| Max.hoeksnelheid | ≥ 60°/s | |||||
| Max. hoekversnelling: | ≥ 90°/S | |||||
| Opvolgende functies | Bewegingssnelheid: | 30 pixel/frame | ||||
| Contrasto van het doelbeeld: | 8% | |||||
| Doelbeeldpixel ((Mini) | 4x3 pixels | |||||
| Ondersteuning | Anti-occlusie zonder verlies van functie | |||||
| Interface | Communicatie Interface |
RS422 x2 ((TTL optioneel) | |||
| Video-uitgang | HDSDIx1 | ||||
Mechanische tekening
