905nm 1000m Twee-assige Elektro-Optische Drone Systeem EO Sensor

TWEE-ASSIGE Gyro Gestabiliseerde gimbal

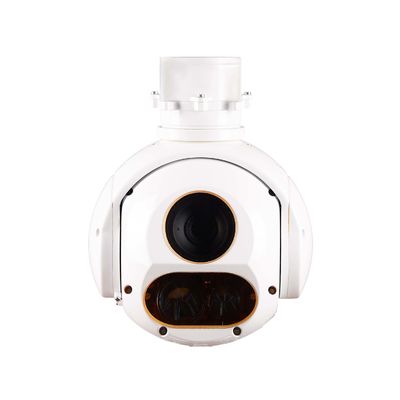

De TS120B foto-elektrische pod gebruikt een twee-assige gyro-gestabiliseerde platform, is uitgerust met een geleidende sleepring om 360° continue rotatie te realiseren, en heeft een ingebouwde 30-voudige high-definition zichtbare lichtcamera en een laserafstandsmeter.
Het wordt voornamelijk gebruikt voor luchtgebonden grondbeeldherkenning, identificatie, tracking, afstandsbepaling en positionering, en voldoet aan de behoeften van luchtfotografie, monitoring en verkenning.

 functie

a) Het leveren van een zichtbaar videobeeld van het detectiegebied;
b) Het heeft een zeer nauwkeurige visuele asstabilisatiefunctie;
c) Beschikt over de mogelijkheid om gronddoelen te detecteren en te identificeren;
d) Met zoek-, tracking-, vergrendel-, geleidings- en andere werkmodi;
e) Met de functie van karakteroverlappingsaanpassing en -weergave;
f) Met de functie van doelpositie;
g) Met laserafstandsmeetfunctie;
h) Het heeft de functies van zelfcontrole en foutdiagnose.

 Zichtbare zoomcamera

a) Werkband: 0,4μm~0,9μm;
B) Aantal detectorpixels: 1920×1080;
c) Brandpuntsafstand: 4,3 mm~129 mm, optische 30 keer continue zoom;
d) Continue zoom horizontale gezichtsveld: 63,7 ~ 1,1;
e) Video-uitgang: HD-SDI, 1080P, 30Hz.

laserafstandsbepaling

a) Werkende golflengte: 905nm;
b) Afstandsbepalingsnauwkeurigheid: 3m;
c) Afstandsbepalingsfrequentie: 1Hz;
d) Laserafstandsbepalingsafstand: 3 ~ 1000 m.

Servo prestatie-index

a) Rotatiebereik
Azimuth-as: n×360° continue rotatie.
Pitch-as: -110 ~+10 (0 in de horizontale richting en positief in de opwaartse richting)
b) Hoekmeetnauwkeurigheid: ≤2mrad;
c) Stabiliteitsnauwkeurigheid: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz swing);
d) Maximale hoeksnelheid: ≥ 50/s;
e) Maximale hoekversnelling: ≥ 90/s2.

Tracking prestatie-index

a) Pixelafwijking updatefrequentie: 50hz;
b) Tracking snelheid: 30 pixels/frame;
c) Minimale doelcontrast: 8%;
d) Minimale doelbeeldgrootte: 4×3 pixels;
e) In het geval van rollen, snelle reductie of vergroting van doelbeeldvorming, heeft het de mogelijkheid om te volgen zonder te slippen of te verliezen;
f) Het heeft de mogelijkheid om het doel automatisch opnieuw te vangen nadat de kortstondige occlusie zoals wolken en grondscènes is geëlimineerd.

elektrische specificatie

a) Communicatie-interface: 1 RS422;
b) Video-interface: 1 kanaal HD-SDI.

Voedingseigenschappen

a) Nominale DC-spanning: 12V;
b) Normaal voedingsspanningsbereik: 10V~14V;
c) Gemiddeld stroomverbruik: ≤15W;
d) Piekstroomverbruik: ≤30W.

Interface definitie

3.1 Mechanische interface
Zie voor mechanische installatie-interface.afbeelding.


Figuur 1 Mechanische interface

3.2 Elektrische interface
Er zijn twee soorten connectoren voor de foto-elektrische bal, een rechthoekige connector wordt gebruikt voor voeding en communicatie, en een RF-connector wordt gebruikt voor video-overdracht. Zie voor interface definitie.tabel 1, Tabel 2

Tabel 1 Definitie van Rechthoekige Connector (J30-15ZK)

Tabel 2 Video-interface (MCX-KYH81)
