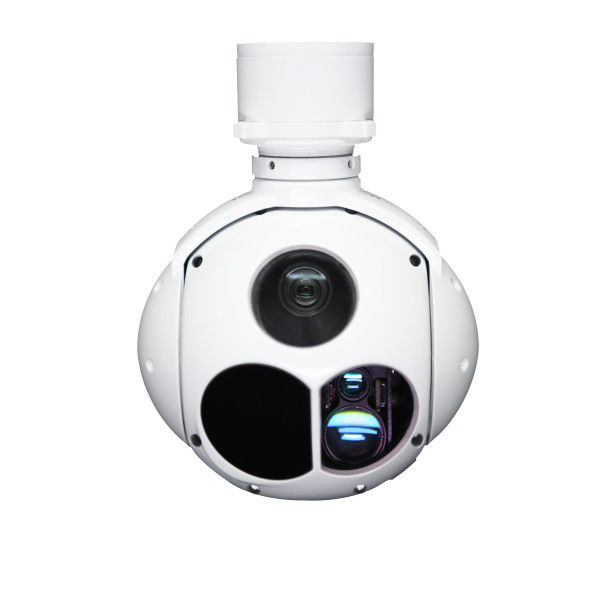

Automatische doel tracking 10x elektronisch optisch bewakingssysteem EO IR camera
TS110C-01 EO-sensor: PERSOONEN:detectie 2km;herkenning 0,7km VEHIJL:detectie 5km;herkenning 2,7km
IR-sensor: PERSOONEN:detectie 0,7 km;herkenning 0,2 km VEHIEL:detectie 4,2 km;herkenning 1 km
Laserafstand: 3 km
Functies en kenmerken
1. Geef de zichtbare video en beeld voor het detectiegebied
2. Hoog nauwkeurige visuele as stabilisatie functie
3Met de mogelijkheid tot opsporing en herkenning van gronddoelen.
4Ondersteuning van het zoeken, volgen, vergrendelen, begeleiden, enz.
5Met karakteroverlay, aanpassings- en weergavefuncties
6. met functies voor het bepalen van de positie van het doelwit en voor het bepalen van de positie van de laser
7Met zelfcontrole en foutdiagnose functie
Specificaties
| EO-sensor |
Waallengte |
00,4 μm ∼ 0,9 μm |
| Resolutie |
1920x1080 |
| Brandpuntlengte |
3.3mm33mm(10X) |
| FOV |
58.2° ∼6.9° |
| Video-uitgang |
Ethernet |
| Afstand |
Mensen: detectie 2km;herkenning 0,7km VEHIJL:detectie 5km;herkenning 2,7km |
| IR-sensor |
IR-type |
LWIR ((niet-gekoeld) |
| Waallengte |
8 ‰ 14 μm |
| Resolutie |
640x512 |
| Pixel |
12um |
| NETD |
50mk |
| Fokusafstand |
25mm/F1.0 |
| FOV |
17.4o × 14o |
| Afstand |
Mensen: detectie 0.7km; herkenning 0.2km
Voertuig: detectie 4,2 km; herkenning 1 km |
| Servosysteem |
Roterende limieten |
360° continu Pan, Pitch: -110° ~+10 o |
| Hoek nauwkeurigheid: |
≤ 2mrad |
| Stabilisatie nauwkeurigheid |
≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Swing) |
| Max.hoeksnelheid |
≥ 50°/s |
| Max. hoekversnelling: |
≥ 90°/S |
| Laser afstandsmeter |
Waallengte |
1535 nm |
| Prestaties |
3 km |
| Afstandsbereik |
50 tot 3000 m |
| Genoeg nauwkeurigheid |
± 1 |
| Opvolgende functies |
Bewegingssnelheid: |
30 pixel/frame |
| Contrasto van het doelbeeld: |
8% |
| Doelbeeldpixel ((Mini) |
4x3 pixels |
| Ondersteuning |
Anti-occlusie zonder verlies van functie |
| Interface |
Communicatie
Interface |
RS422 x1 ((TTL Optioneel) |
| Video-uitgang |
Ethernet |
Mechanische tekening
