Plaats van herkomst:
China
Merknaam:
HONPHO
Certificering:
ISO9001:2015/GB/T 19001-2016
Modelnummer:
TS130CT-02
Contacteer ons
Video
Video

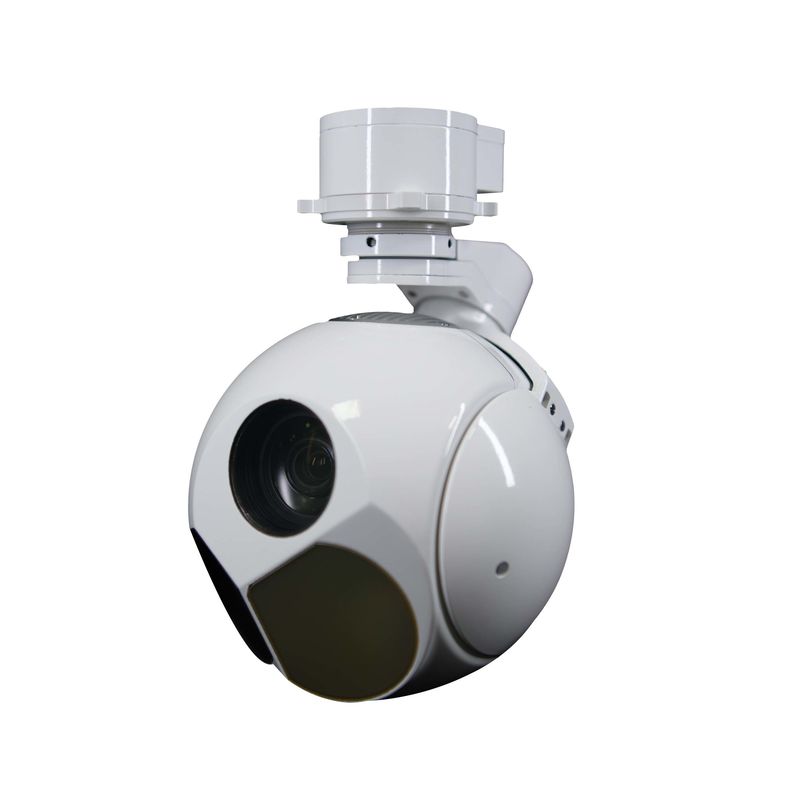

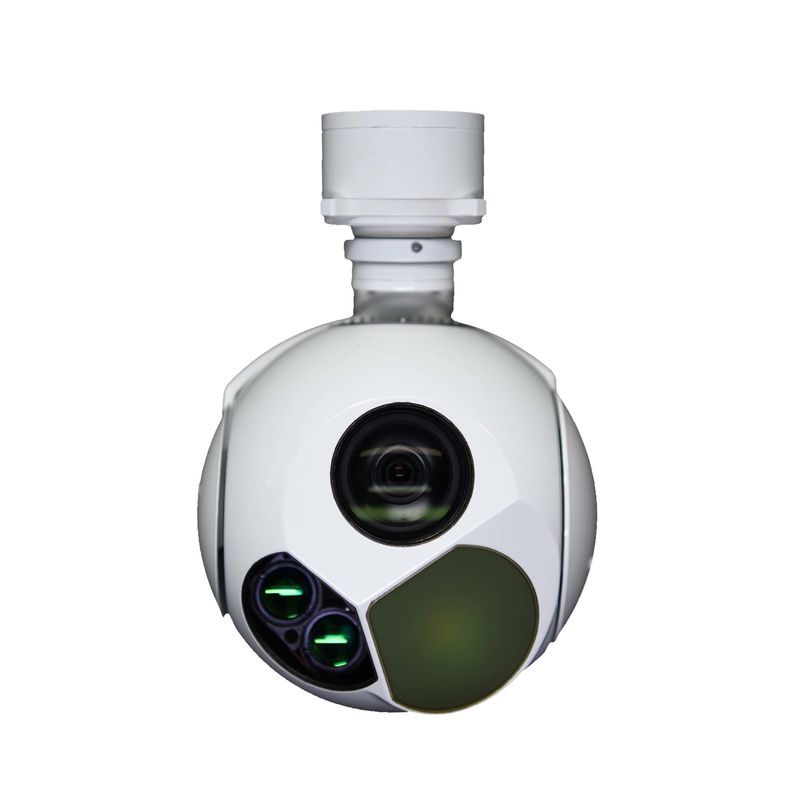

Drie-assige IR EO sensor UAV Gimbal Cameramet laser-afstandsfunctie
TS130CT-02 heeft drie lichten, waaronder zichtbaar licht, IR en laser, waardoor het een breder werkbereik bereikt.Het heeft een 30x optische zoom SONY 1/1.8 ̊ Circadiaanse camera en IR thermische camera van 35 mm 12 μm en laser afstandmeter van 3000 m. Ondersteunt stabiel doel tracking en herkenning.De camera heeft voordelen voor zijn betere aluminium legering behuizingHet wordt veel gebruikt in UAV-industrieën met langeafstandsmissies zoals inspectie, bewaking, redding en andere uitdagende toepassingen.e en andere industriële toepassingen.
Functies
1Geef de infrarood video en beeld voor het detectiegebied
2. Hoogteprecisie en stabilisatie van de gezichtsas
3- Vermogen tot opsporing en herkenning van gronddoelen
4Ondersteuning van zoek-, tracerings-, vergrendelings-, begeleidings- enz. werkwijzen
5. Ondersteuning van karakters overlay, aangepaste en weergave
6. ondersteuning van doelposities en laserbereik
7. zelfinspectie enfoutdiagnose
8. UDP-besturing en video (UDP/RTSP) -transmissie via Ethernet
9. IR Pseudo-kleurtemperatuurmeting
10Gebouwd in video- en beeldopslag
Specificaties
| EO-sensor | Waallengte | 00,4 μm ∼ 0,9 μm | |||
| Resolutie | 1920x1080 | ||||
| Brandpuntlengte | 4.3mm129mm(30X) | ||||
| FOV | 630,7° ∼2,3° | ||||
| Video-uitgang | HD-SDI ((1080P 30Hz) | ||||
| Afstand | Mensen: detectie 6km; herkenning 2km VEHIEL: detectie 15km; herkenning 8km | ||||
| IR-sensor | IR-type | LWIR ((niet-gekoeld) |
| Waallengte | 8 ‰ 14 μm | |
| Resolutie | 640x512 | |
| Pixel | 12um | |
| NETD | 50mk | |
| Fokusafstand | 35mm/F1.0 | |
| FOV | 12.5o × 10o | |
| Afstand | Mensen: detectie 0,7 km; herkenning 0,22 km Voertuig: detectie 4,2 km; herkenning 1 km |
| Laser afstandsmeter | Waallengte | 905 nm/1535 nm |
| Prestaties | ||
| Afstandsbereik | 1.5km ((3km optioneel) | |
| Genoeg nauwkeurigheid | ±3 |
| Servosysteem | Roterende limieten | 360° continu Pan, Pitch: -110° ~+10 o | ||||
| Hoek nauwkeurigheid: | ≤ 2mrad | |||||
| Stabilisatie nauwkeurigheid | ≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| Max.hoeksnelheid | ≥ 50°/s | |||||
| Max. hoekversnelling: | ≥ 90°/S | |||||
| Opvolgende functies | Bewegingssnelheid: | 30 pixel/frame | ||||
| Contrasto van het doelbeeld: | 8% | |||||
| Doelbeeldpixel ((Mini) | 4x3 pixels | |||||
| Ondersteuning | Anti-occlusie zonder verlies van functie | |||||
| Interface | Communicatie Interface | RS422 x1 ((TTL optioneel) | |||
| Video-uitgang | Ethernet | ||||
Afbeelding
Mechanische tekening
Werkingsbeginsel van het optisch platformtracking systeem
Het tracking systeem zoekt eerst naar het doel in de meer-bekijk-maar-minder-bekijk modus, en schakelt dan over naar de minder-bekijk-maar-meer-bekijk modus wanneer het sporen van het doel vindt.Tracking verwijst naar het proces van het lokaliseren van een bewegend doel in de loop van de tijdWanneer een tracking systeem een opto-elektronische sensor gebruikt (bijv. een ladingcoupled device (CCD)) om een reeks beelden van de beweging van het doelwit te verzamelen,We noemen het een opto-elektronisch tracking systeem.In foto-elektrische trackingsystemen wordt gewoonlijk gebruik gemaakt van composiet-as-trackingtechnologie, die bestaat uit twee aandrijvingseenheden, het rack en de precisie-trackingstage.het rack moet het positioneringsrotatiesignaal afleiden volgens het leidingssignaal, en laat het doel op de grove detector verschijnen met een groot gezichtsveld en een lage bemonsteringsfrequentie door zijn eigen rotatie,en het positie-resultaat te verkrijgen met een groot reisafstand en een lage traceringsnauwkeurigheid aangedreven door het koppel van de besturingslusOp basis van de afnemende traceringsfout van de grof detector gaat het resterende residu van het traceringsdoel van het rack servosysteem naar de secundaire tracering.Het precieze traceringsplatform aandrijft de motor met de niet-doelmatige hoeveelheid die wordt verkregen van de fijne detector met een klein gezichtsveld en een hoge bemonsteringsfrequentie, en de definitieve nauwkeurigheid van het wijzen van de optische as wordt verkregen onder de volgprestaties met een klein bereik en een hoge volgnauwkeurigheid.De ultieme taak van het optische tracking systeem is om de schijnbare asfout tussen het apparaat en het doel continu te verminderen door het instrument door de motor te rijden.
