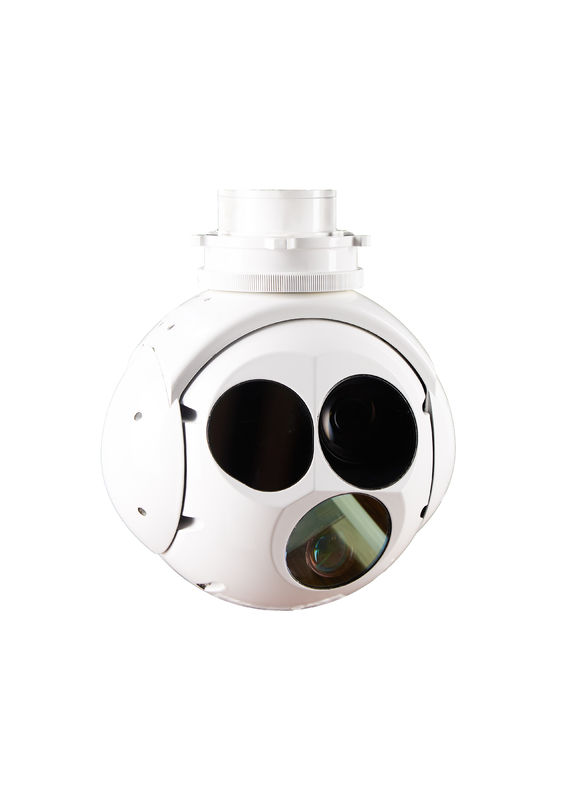

High Definition IR Thermal Camera Tracking Payload Camera (IR thermische camera met hoge resolutie)
TS130C-01 ondersteunt zowel EO als IR thermische camera beeld doel automatische tracking.Alle deze configuraties maken de TS130C-01 geschikt voor alle voertuigen, speciaal voor grote drones zoals lange duurzaamheid VTOL vaste vleugels en multirotors, vaste vleugel drones, onbemande helikopters, enz.
Functies
1Geef de infrarood video en beeld voor het detectiegebied
2. Hoog nauwkeurige visuele as stabilisatie functie
3Met de mogelijkheid tot opsporing en herkenning van gronddoelen.
4. Ondersteuning van zoek-, tracerings-, vergrendelings-, begeleidings- enz. werkwijzen
5. Met karakteroverlay, aangepaste en weergave functies;
6Met zelfcontrole en foutdiagnose functie
7. ondersteuning van doelpositie en laserbereik
8. zelfinspectie enfoutdiagnose
9. UDP-besturing en video (UDP/RTSP) -transmissie via Ethernet
10. IR Pseudo-kleurtemperatuurmeting
11Gebouwd in video- en beeldopslag
Specificaties
| EO-sensor |
Waallengte |
00,4 μm ∼ 0,9 μm |
| Resolutie |
1920x1080 |
| Brandpuntlengte |
4.3mm129mm(30X) |
| FOV |
630,7° ∼2,3° |
| Video-uitgang |
HD-SDI ((1080P 30Hz) |
| Afstand |
Mensen: detectie 6km; herkenning 2km VEHIEL: detectie 15km; herkenning 8km |
| IR-sensor |
IR-type |
LWIR ((niet-gekoeld) |
| Waallengte |
8 ‰ 14 μm |
| Resolutie |
640x512 |
| Pixel |
12um |
| NETD |
50mk |
| Fokusafstand |
35mm/F1.0 |
| FOV |
12.5o × 10o |
| Afstand |
Mensen: detectie 0,7 km; herkenning 0,22 km
Voertuig: detectie 4,2 km; herkenning 1 km |
| Laser afstandsmeter |
Waallengte |
905 nm/1535 nm |
| Prestaties |
|
| Afstandsbereik |
3 km |
| Genoeg nauwkeurigheid |
±3 |
| Servosysteem |
Roterende limieten |
360° continu Pan, Pitch: -110° ~+10 o |
| Hoek nauwkeurigheid: |
≤ 2mrad |
| Stabilisatie nauwkeurigheid |
≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Swing) |
| Max.hoeksnelheid |
≥ 50°/s |
| Max. hoekversnelling: |
≥ 90°/S |
| Opvolgende functies |
Bewegingssnelheid: |
30 pixel/frame |
| Contrasto van het doelbeeld: |
8% |
| Doelbeeldpixel ((Mini) |
4x3 pixels |
| Ondersteuning |
Anti-occlusie zonder verlies van functie |
| Interface |
Communicatie
Interface |
RS422 x1 en TTL*1 |
| Video-uitgang |
Ethernet |
Afbeelding
Profiel van het bedrijf
Chengdu HONPHO Technology Co., Ltd.. werd opgericht in maart 2018. Het is een nationale high-tech onderneming die zich richt op R & D, intelligente productie en service van high-end foto-elektrisch systeem.Het belangrijkste product van HONPHO is bolvormige foto-elektrische laadsystemen.Deze lading wordt veel gebruikt in UAV's, onbemande schepen, bemande voertuigen, helikopters en vliegtuigen met lage snelheid.HONPHO heeft bijna 5Meer dan 100 medewerkers, waaronder 2 nationale senior experts, 3 artsen, 21 meesters,10 technische deskundigen met hogere titels en 4 onderzoekers komen bij HONPHO. HONPHO won meer dan 10 prijzen van nationale en nationale defensie wetenschap en technologie vooruitgang, en hebben meer dan 20 intellectuele eigendomsrechten.We zijn vastbesloten om HONPHO te bouwen tot een wereldberoemd foto-elektrisch systeem high-tech bedrijf.
