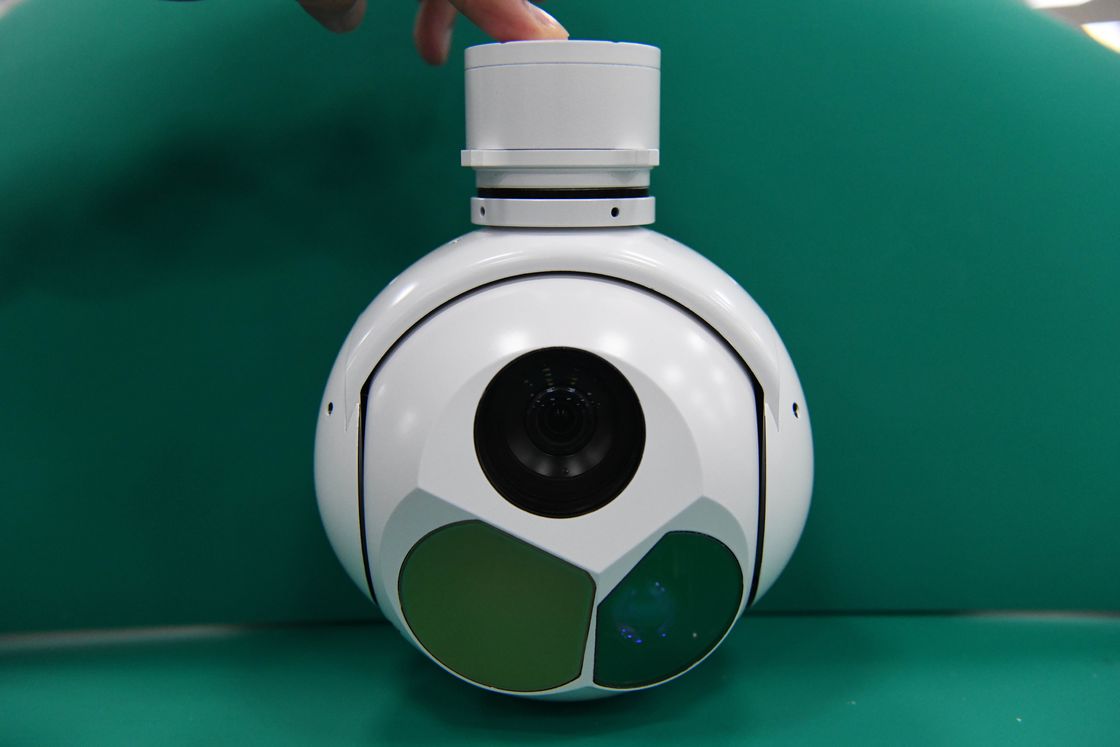

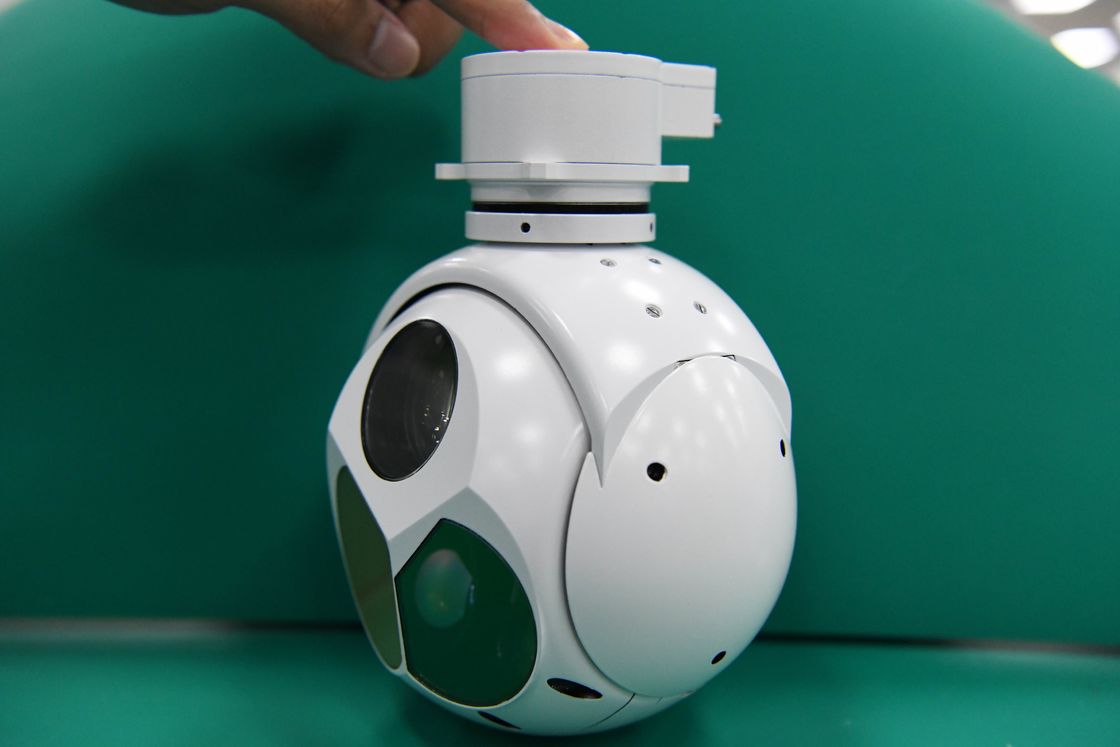

TS130C-01 Drie-assen nuttige lading EO Infrarood Thermal Imaging Laser Rangefinder Drone UAV Camera HD 1080p
TS130C-01 is een drie-assig gyro gestabiliseerd gimbalplatform, ondersteunt 360° continue rotatie, Gebouwd
met een 30X HD-zoomcamera en een langegolf-infraroodmodule ((LWIR zonder koeling) en een laser afstandmeter,
voornamelijk gebruikt voor de detectie, herkenning, opsporing, rangsetting en positionering door luchtbeeldvorming, enz.,
voldoen aan de behoeften van kartografie, bewaking, verkenning en andere toepassingsscenario's.
TS130C-01 met lichtgewicht, volwassen en betrouwbare technologie en kan in verschillende
Het kan ook op schepen en voertuigen worden gemonteerd om aan de eisen van de
de behoeften van zee en lucht.
Functies
a)Voorzien De HD zichtbaar en lang golf Infrarood video en afbeelding voor detectie oppervlakte
b)Hoog nauwkeurigheid visueel Achsen stabilisatie functie
c)Met De capaciteit van detectie en erkenning voor grond doelwit
d)Ondersteuning onderzoek, opsporing, vergrendeling, het begeleiden, enz. werken manier
e)Met karakter overlapping, aangepaste en weergave functies;
f)Met doelwit positionering functies
g)Met laser variërend functie
h)Met zelf - controleer en fout diagnose functie
i)UDP controle en video (UDP/RTSP) transmissie door Ethernet
j)IR Pseudo-kleur temperatuur meting
k)Gebouwd in video en afbeelding opslag
Specificaties
| EO-sensor |
Waallengte |
00,4 μm ∼ 0,9 μm |
| Resolutie |
1920x1080 |
| Brandpuntlengte |
4.3mm129mm(30X) |
| FOV |
630,7° ∼2,3° |
| Video-uitgang |
HD-SDI ((1080P 30Hz) |
| Afstand |
Mensen: detectie 6 km; herkenning 2 km
Voertuig: detectie 15 km; herkenning 8 km
|
| IR-sensor |
IR-type |
LWIR ((niet-gekoeld) |
| Waallengte |
8 ‰ 14 μm |
| Resolutie |
640x512 |
| Pixel |
12um |
| NETD |
50mk |
| Fokusafstand |
35mm/F1.0 |
| FOV |
12.5o × 10o |
| Afstand |
Mensen: detectie 1 km; herkenning 0,25 km
Voertuig: detectie 6 km; herkenning 1,5 km |
| LRF |
Waallengte |
1535 nm |
|
In het bereik nauwkeurigheid
|
± 1 m |
|
In het bereik Frequentie
|
5 Hz
|
|
In het bereik afstand
|
50 m tot 3000 m
|
| Servosysteem |
Roterende limieten |
360° continu Pan, Pitch: -110° ~+10 o |
| Hoek nauwkeurigheid: |
≤ 2mrad |
| Stabilisatie nauwkeurigheid |
≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Swing) |
| Max.hoeksnelheid |
≥ 50°/s |
| Max. hoekversnelling: |
≥ 90°/S2 |
| Opvolgende functies |
Bewegingssnelheid: |
30 pixel/frame |
| Contrasto van het doelbeeld: |
8% |
| Doelbeeldpixel ((Mini) |
4x3 pixels |
| Ondersteuning |
Anti-occlusie zonder verlies van functie |
|
In De geval van rollen, snel vermindering of versterking van De doelwit afbeelding, Het blijft opsporing vermogen zonder slip en zonder Verlies
|
|
Het heeft de mogelijkheid om het doelwit automatisch terug te vangen nadat de kortetermijnversperring is verwijderd in wolken en grondscènes.
|
| Interface |
Communicatie
Interface |
RS422 x1 |
| Video-uitgang |
HD-SDI x1 |
Mechanische tekening
