Plaats van herkomst:
China
Merknaam:
HONPHO
Certificering:
ISO9001:2015/GB/T 19001-2016
Modelnummer:
TS170C-02
Contacteer ons
170 mm klasse luchtgebonden elektro-optisch bewakingssysteem met EO IR en LRF
Diameter 170mm, kleine afmetingen en licht gewicht 2 assen hoge stabilisatie nauwkeurigheid TS170C-02 luchtgebonden elektro-optisch systeem Met meerdere AI-functies, auto-tracking / target tracking functies, mensen,voertuig- en scheepsdetectie- en herkenningsfuncties, missen van het doel en heroveren van functies.
TS170C-02biedt dag- en nachtoperatie voor observatie in combinatie met nauwkeurige informatie over de afstand van het doel met behulp van de laser afstandmeter.Dit stelt troepen op het slagveld in staat een duidelijk voordeel te hebben door een doel duidelijk te identificeren om gecoördineerde grond- en luchtaanvallen uit te voeren
Functies
1Geef de infrarood video en beeld voor het detectiegebied
2. Hoog nauwkeurige visuele as stabilisatie functie
3Met de mogelijkheid tot opsporing en herkenning van gronddoelen.
4. Ondersteuning van zoek-, tracerings-, vergrendelings-, begeleidings- enz. werkwijzen
5. Met karakteroverlay, aangepaste en weergave functies;
6Met zelfcontrole en foutdiagnose functie
7. ondersteuning van doelpositie en laserbereik
8. zelfinspectie enfoutdiagnose
Specificaties
| EO-sensor | Waallengte | 00,4 μm ∼ 0,9 μm | |||
| Resolutie | 1920x1080 | ||||
| Brandpuntlengte | 4.3mm129mm(30X) | ||||
| FOV | 630,7° ∼2,3° | ||||
| Video-uitgang | HD-SDI ((1080P 30Hz) | ||||
| Afstand | Mensen: detectie 6km; herkenning 2km VEHIEL: detectie 15km; herkenning 8km | ||||
| IR-sensor | IR-type | LWIR ((niet-gekoeld) |
| Waallengte | 8 ‰ 14 μm | |
| Resolutie | 640x512 | |
| Pixel | 12um | |
| NETD | 40mk | |
| Fokusafstand | 63mm/F1.0 | |
| FOV | 6.9o × 5,5o | |
| Afstand | Mensen: detectie 1,8 km; herkenning 0,4 km Voertuig: detectie 10 km; herkenning 2,5 km |
| Laser afstandsmeter | Waallengte | 1535 nm |
| Prestaties | ||
| Afstandsbereik | 4 km | |
| Genoeg nauwkeurigheid | ±3 |
| Servosysteem | Roterende limieten | 360° continu Pan, Pitch: -110° ~+10 o | ||||
| Hoek nauwkeurigheid: | ≤ 2mrad | |||||
| Stabilisatie nauwkeurigheid | ≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| Max.hoeksnelheid | ≥ 50°/s | |||||
| Max. hoekversnelling: | ≥ 90°/S | |||||
| Opvolgende functies | Bewegingssnelheid: | 30 pixel/frame | ||||
| Contrasto van het doelbeeld: | 8% | |||||
| Doelbeeldpixel ((Mini) | 4x3 pixels | |||||
| Ondersteuning | Anti-occlusie zonder verlies van functie | |||||
| Interface | Communicatie Interface |
RS422 x2 ((TTL optioneel) | |||
| Video-uitgang | HDSDI | ||||

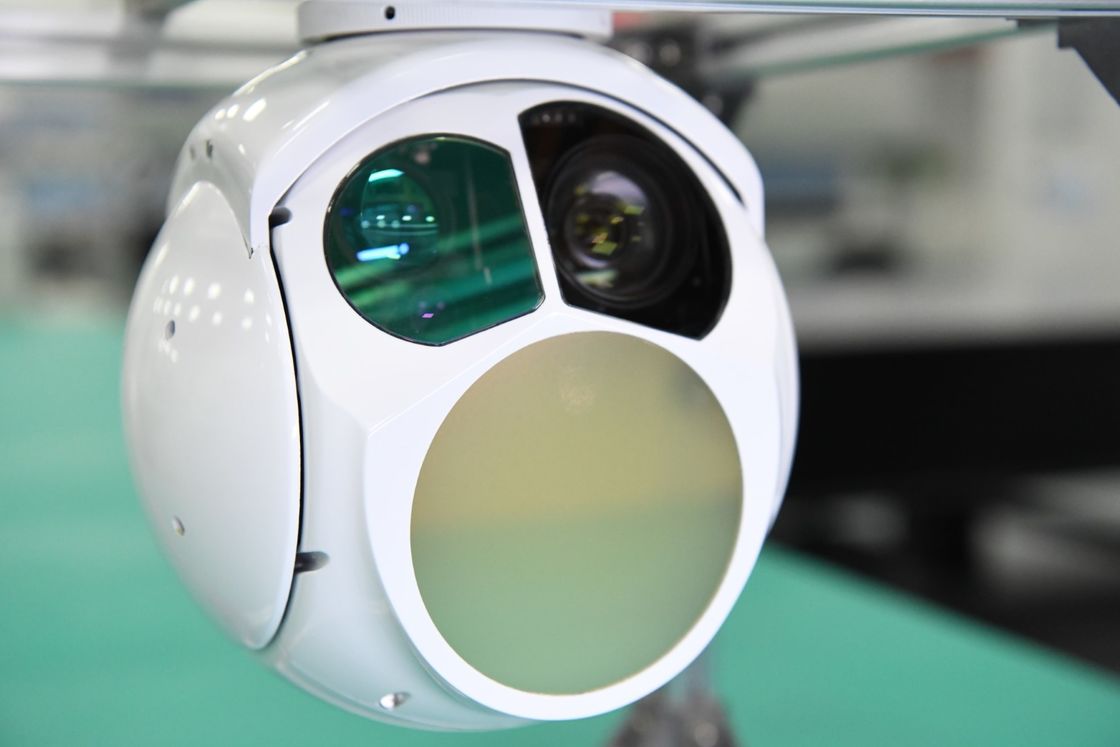

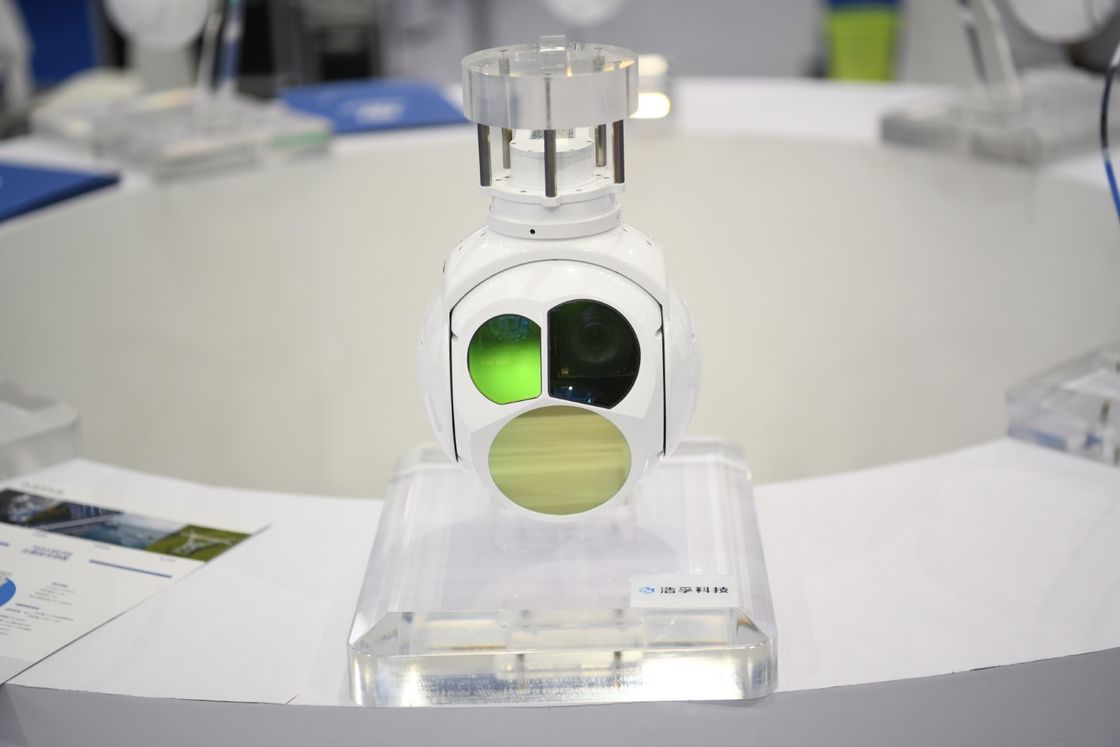

Afbeelding
Mechanische tekening
