30X optisch bewakingssysteem met zichtbaar licht met LWIR thermische UAV-zoomcamera

30X zichtbaar licht optisch bewakingssysteem met LWIR thermische camera

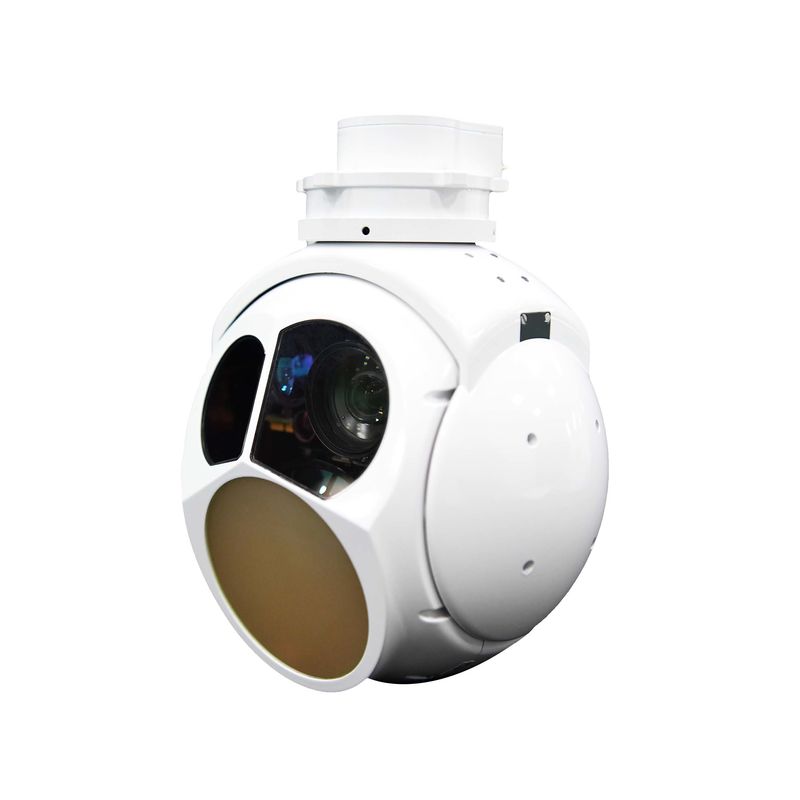

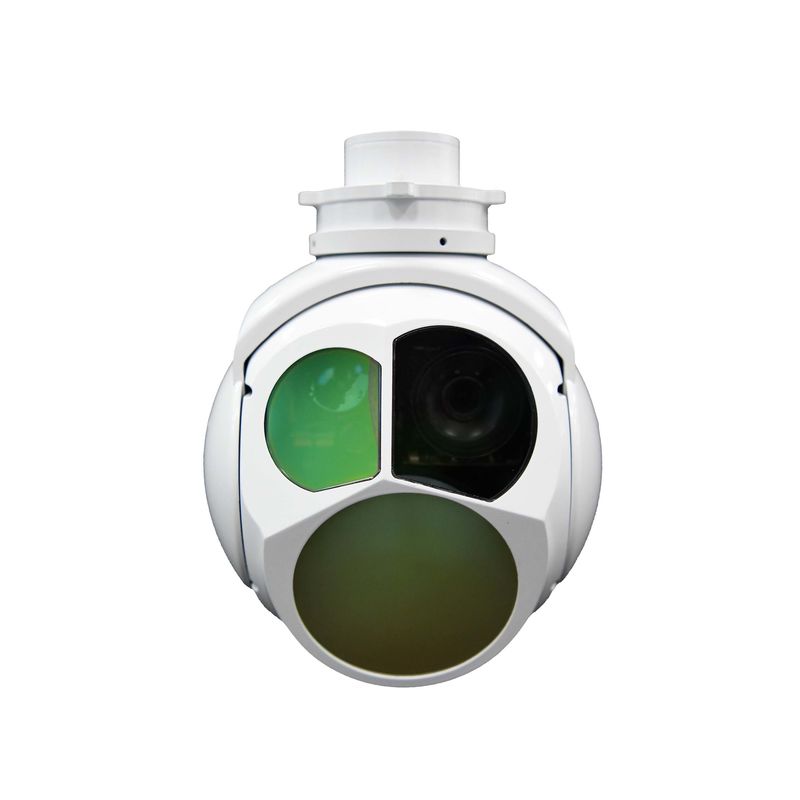

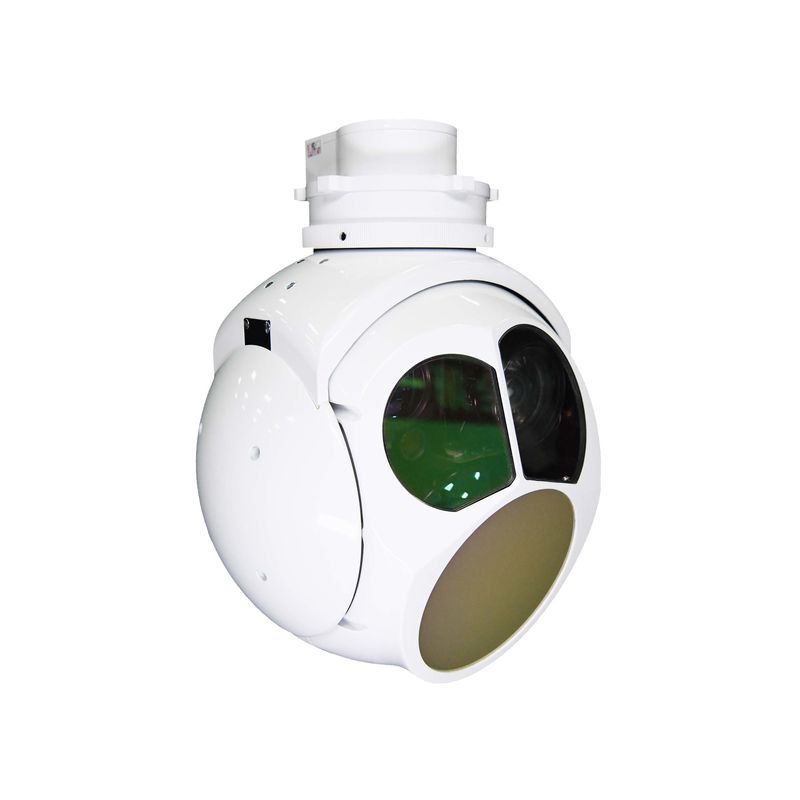

De TS170C-02 heeft drie lampen, inclusief EO sensor, LWIR en laserverlichting.de elektrisch geleidende slip ringen zorgen voor de stabilisatie van het beeldvormingsproces. Hoog-revolutie beelden kunnen worden gegarandeerd.

Functies

1- Infrarood video en beeld voor het detectiegebied.

2. Hoge precisie visuele as stabilisatie

3- Vermogen tot opsporing en herkenning van gronddoelen

4. Ondersteunt het zoeken, volgen, vergrendelen, begeleiden, enz.

5. Ondersteuning van karakters overlay, aangepaste en weergave

6Zelfcontrole en foutdiagnoses

7Doelpositiëring en laser ranging.

Specificaties

Afbeelding

Mechanische tekening

Werkingsbeginsel van het pulserende laserbereik

Het basisprincipe is om een laserstraal te raken met een zeer korte tijd tot het detectieobject,en de afstand van de detector tot het gemeten object wordt omgekeerd afgeleid door rechtstreeks de vliegtijd van de laseremissie te metenDeze rangingmethode is vergelijkbaar met de traditionele microwave radar ranging, waarbij de radar een afmeting maakt van de afmetingen van de objecten en vervolgens terugkeert naar de detector.de terugkeertijdvertraging komt overeen met de afgelegde afstand is het dubbele van de streefaf.

Aangezien het licht zeer snel reist, vereist deze oplossing een zeer fijn klokcircuit (meestal ps-niveau, 1 ps=10^-3 ns) en een laserzendercircuit met een zeer smalle pulsbreedte (meestal ns-niveau),dus het is moeilijk te ontwikkelen en heeft een hoge drempel, maar het algemene gebruik van het TOF-principe van LIDAR kan meestal het detectiereik van 100 meter bereiken.Gepulseerde lasers worden gekenmerkt door een hoog piekvermogen, waardoor ze lange afstanden in de ruimte kunnen afleggen, dus gepulseerde laserbereik kan worden gebruikt om zeer verre doelen te meten.
